電力變壓器的構件

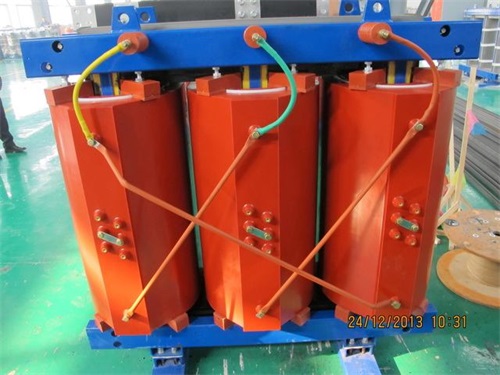

　　線圈是電力變壓器中重要、繁雜的構件，它由銅(或鋁)輸電線線圈電感，另配以專業的絕緣層構件構成。

　　1、螺旋式線圈

　　螺旋式線圈的主要特點是串聯輸電線的數量較多，線餅繞成螺旋形，且一個線餅為一匝的線圈。螺旋式線圈具備不錯的機械設備可靠性、排熱性好工藝性能也罷，普遍用以變電器的低壓大電流量線圈。

　　螺旋式線圈依據電流量的尺寸，能夠 繞做成單螺旋式、雙螺旋結構和四螺旋式三種構造。

　　2、連續式線圈

　　當線圈是由多個沿徑向遍布，且由彼此之間不用電焊焊接的線段構成的線圈，稱之為連續式線圈。

　　連續式線圈的頂端支撐點面大，承擔軸向力大，抗短路故障工作能力強，且各線段上面有很大的排熱工作能力。這類線圈不論是額定電壓或是容積范疇，運用都很普遍。

　　3、糾結式線圈

　　糾結式線圈由多個糾結線段(餅)構成。所有 是糾結線段(餅)的線圈稱之為全糾結式線圈，普遍用以220kV及之上工作電壓的變電器。一部分糾結線段(餅)和一部分連續式線段構成的線圈稱之為糾結連續式線圈，運用于66kV及之上工作電壓的變電器。

　　因為它在線圈的鄰近線匝間插入了不鄰近的線匝，產生了交疊的糾結線段并構成了糾結式線圈，進而使線圈的豎向電容提升，促使沿線圈徑向高寬比上的沖擊性工作電壓遍布特點改進，因而它在各種各樣高電壓線圈上獲得了廣泛運用。

　　4、內屏蔽掉式線圈

　　內屏蔽掉連續式線圈是根據擴大線段間的串連電容的方法，來做到改進沖擊性工作電壓遍布的目地。其結構特點是將額外電容線匝立即繞在連續式線段內部，電容線匝的邊緣包好絕緣層后在線段中懸在空中，電容線匝不載電流量，只在沖擊性工作電壓下起功效。

　　內屏蔽掉連續式線圈結構類型有2段跨接線、四段跨接線、八段跨接線和按段聯接等方式。
