200KVA干式變壓器

　　200KVA干式變壓器是油箱內部與外界大氣完全隔離的變壓器，該產品技術性能參數已達九十年代國際水平。200KVA干式變壓器體積的變化通過波紋油箱壁的脹縮彈性作補償，外界水份和氧氣無法進入油箱，不僅不會降低絕緣強度，而且避免了絕緣材料的老化，200KVA干式變壓器運行前不需作吊芯檢查，極大提高了變壓器運行的可靠性。

　　200KVA干式變壓器特點

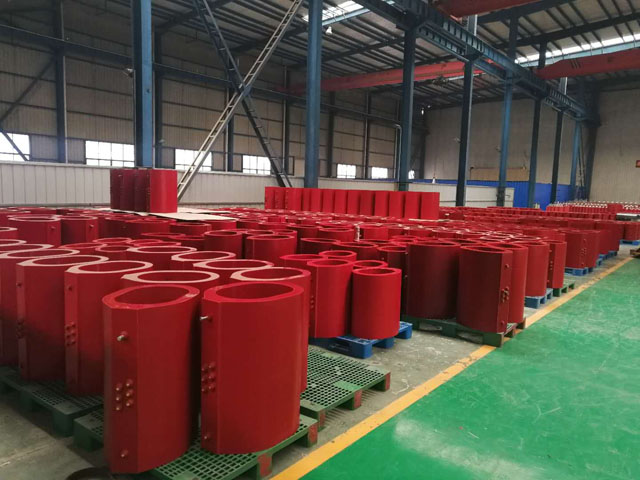

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　200KVA干式變壓器結構

　　鐵芯：鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

　　溫控系統和風冷系統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

　　200KVA干式變壓器性能特點

　　1、低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞制的圓筒式結構;高壓繞組采用分段多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　2、可配置低噪音的風冷裝置，通過溫控器對風扇的起動和關閉可以自動控制，由此可以使變壓器增容40%運行。

　　3、通過埋入低壓繞組的感溫元件和傳感系統，根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。

　　4、變壓器配置IP20使直徑>=12mm的異物不會進入罩殼內，配置IP23，它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故，也保障人身安全。

　　200KVA干式變壓器的防護方式

　　根據使用環境特征及防護要求，干式變壓器可選擇不同的外殼。通常選用IP23防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。

　　200KVA干式變壓器結構特點 :

　　1.線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2.高壓繞組首末端及中間分接抽頭采用銅螺母預埋結構，剛性好，便于調檔，美觀整齊。

　　3.鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45°全斜多階梯接縫，表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于恒定壓緊狀態，以降低噪音。

　　5.變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后**可提高額定輸出容量 50% ( 500kVA 及以下 40% )。

　　6.配有 BWDK 系列溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻( Pt100 )。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　200KVA干式變壓器技術參數：

　　容量范圍：30KVA-2500KVA

　　電壓等級：10KV,6KV(或根據客戶要求訂做)

　　額定工作頻率：50Hz/60Hz

　　聯結組別：Y yn0/D yn11

　　分接范圍：±5%

　　冷卻方式：ONAN

　　產品作用：

　　1.防止因電氣接點裸露造成的人身觸電。

　　2..變壓器絕緣護套對枝等異物搭接或小動物爬行造成相間短路。

　　3.消除酸雨對變壓器接點的腐蝕(近年我國的酸雨發生率明顯上升，更甚者酸度 PH ≦ 3, 相當于醋酸)，杜絕由此引發的運行故障。

　　200KVA干式變壓器應用范圍：

　　200KVA干式變壓器具有設計結構合理、損耗低、噪音小、過載能力強、安裝靈活、體積小、操作維護方便等特點，可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用。
