125KVA干式變壓器

　　公司引進歐洲先進技術軟件，通過CAD優化設計環氧樹脂澆注的干式變壓器。125KVA干式變壓器鐵心采用優質取向冷軋硅鋼片材料，由德國GEORG公司的階梯接縫鐵心自動生產線制造并用五階步疊接縫工藝，使鐵心的空載性能大大提高。線圈采用Huntsman(原汽巴-嘉基)環氧樹脂，由德國HEDRICH真空澆注設備完成線圈澆注過程。該產品樹脂滲透性好、無氣泡，因而局放電量小。高、低壓線圈緊密配合具有較強的結構強度，從而保證具有較強的抗短路能力和抗振動能力。125KVA干式變壓器在正常使用條件下，使用壽命為30年，在運行壽命期內，按正常使用條件產品不會因溫度變化導致線圈表面龜裂。

　　125KVA干式變壓器產品簡介

　　125KVA干式變壓器阻燃、防爆、不污染環境，抗短路、雷電沖擊水平高，體積小，重量輕，占地空間少，安裝費用低。現北京創聯匯通廠家直銷，貨到付款!

　　125KVA干式變壓器安裝：

　　1、安裝前應閱讀本說明書，產品銘牌，產品外形尺寸圖以及《99D268干式變壓器安裝》**標準圖集，了解產品重量，安裝方法等內容，準備好相應的起吊設備和工具。

　　2、產品安裝時，離開墻壁和其他障礙物500mm以上，相鄰變壓器之間有500mm以上的距離。

　　3、變壓器帶電導體對地的小安全距離應符合GB10237《電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙》的規定。

　　4、安裝變壓器的地基應預埋地腳螺栓，螺栓位置參照變壓器的外形圖，與變壓器的底座安裝孔相對應，并將變壓器固定牢固。出廠時配有小車輪的變壓器，變壓器就位后應將小車輪卸下并按前述方法固定。

　　5、當變壓器拆卸成幾部分并分別包裝時，用戶應將產品拆卸一覽表所示所有零部件及緊固件全部安裝到位，恢復產品外形圖所示整體外形。

　　6、用戶在連接產品進出線時，應將電纜或母線支撐夾持牢固，避免產品的接線端子承受過大的拉、壓應力。

　　使用條件：

　　1、使用海拔高度：H<1000m

　　2、工作的環境溫度：-25℃~+40℃

　　3、相對濕度：空氣在+25℃時，相對濕度不超過90%

　　4、風速：<35m/s

　　5、地震加速度：水平加速度為0.4m/s2

　　6、作場所：無火災**危險、化學腐蝕級劇烈振動場合

　　125KVA干式變壓器結構特點

　　1.阻燃、防爆、不污染環境。SCB10-630/10干式變壓器在使用壽命完成后，材料可以回收利用，而且纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，125KVA干式變壓器不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

　　2.抗短路、雷電沖擊水平高。

　　3. 630干式變壓器體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。

　　4. SCB10-630/10干式變壓器損耗低，節電效果好，運行經濟，可免維護。

　　125KVA干式變壓器特點;

　　125KVA干式變壓器可作為油侵式配電變壓器更新換代產品，是各類干式變壓器中性能較優的產品，特別適用于城市電網，高層建筑，商務中心，劇院，醫院，賓館，隧道，地鐵，地下電站，試驗室，車站，碼頭，機場，組合變電站等重要場所。

　　125KVA干式變壓器特點

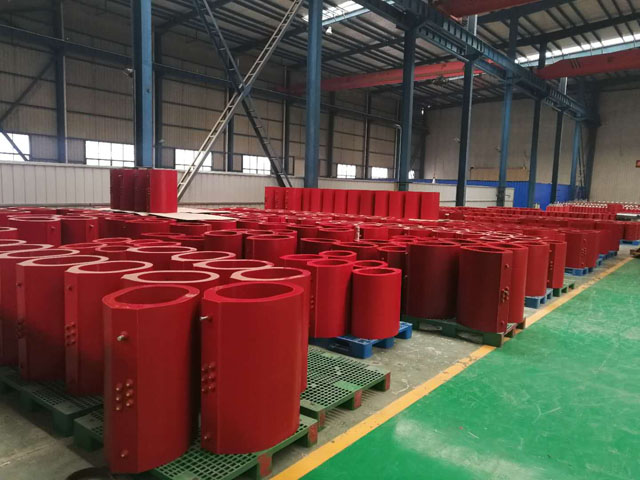

　　低壓線圈用箔繞制，箔式繞組經過端封固化成整體結構，高壓線圈真空狀態下用環氧樹脂澆注，固化后形成堅固的長圓筒形整體，機械強度高，局部放電小，可靠性高，抗短路雷電沖擊水平高。線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN),對于任何保護等價的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。損耗低，節電效果好，運行經濟，可免維護。體積小重量輕，占地空間小，安裝費用低，不須考慮排油池，防火消火設施和備用電源等。

　　外殼保護裝置

　　125KVA干式變壓器外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12.5mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴進入，可適用于戶外運行。溫控，溫顯溫控系統由溫度控制器和安裝在產品**點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與監控，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則有溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
