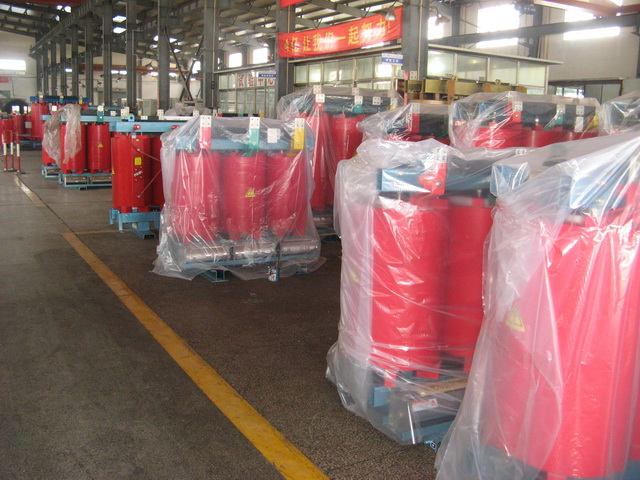

樹脂澆注絕緣干式變壓器及其制造方法

　　變壓器是進行電壓變換的設備，被廣泛應用于輸變電領域。由于使用量大，運行時間長，所以變壓器在選擇和使用上都存在著巨大的節能潛力，而市場和廣大用戶也迫切需要價格不高但損耗和噪聲更低的節能變壓器產品。而各變壓器生產廠家，應用新材料、新工藝不斷研制和開發了各種結構形式的損耗和噪聲更低的節能變壓器。其中，卷鐵心變壓器就是目前較突出的一種節能型變壓器品種。其與傳統的疊片式鐵心相比，具有空載損耗小、勵磁電流小、噪聲小、加工工序少、省材料等諸多優點，且市場上已經出現了油浸式卷鐵心變壓器產品及采用真空壓力浸漬和NOMEX紙制造的H級干式變壓器。但是，此類變壓器雖然具備了很多優點，但在抗短路能力和雷電沖擊過電壓波的分布及基準沖擊絕緣水平等方面仍不如環氧樹脂澆注絕緣干式變壓器，且其主要原材料依靠進口，成本過高，不利于推廣應用。

　　發明內容

　　本發明的目的在于針對上述問題，提供一種結構合理，集卷鐵心變壓器和環氧樹脂澆注絕緣干式變壓器的優點于一體的環氧樹脂澆注絕緣干式變壓器及其制造方法。

　　為達到上述目的，本發明的技術方案如下：樹脂澆注絕緣干式變壓器，包括鐵心、骨架筒、線圈、絕緣材料;所述鐵心為卷鐵心，由環氧樹脂制成的且由兩個半環柱體組成的骨架筒套于其外，線圈繞制在骨架筒上，且線圈用環氧樹脂澆注絕緣包封。

　　上述樹脂澆注絕緣干式變壓器的制造方法可依以下步驟進行：

　　A、將卷鐵心安裝在卷鐵心繞線設備上，再在卷鐵心上安裝由環氧樹脂制成的骨架筒;

　　B、線圈繞制，按常規卷鐵心變壓器繞線方法進行;

　　C、安裝夾件、墊腳、輔助夾具等卷鐵心零部件，并使卷鐵心離開繞線設備豎立;

　　D、安裝澆注模具;該澆注模具包括由兩個半塊組成的澆注模具底板、由兩塊弧形鋼板組成的外模、引出線凸臺蓋板和上壓板，澆注口開設在澆注模具底板上;

　　E、將完成D步的工件送入德國海德里希(HEDRICH)公司的真空澆注設備進行干燥和真空澆注后再送入烘爐，按工藝規定的加熱固化曲線進行固化;

　　F、脫模、打磨整形、器身裝配、引線焊接、總裝配、成品試驗、外觀處理，得成品。

　　上述的卷鐵心繞線設備，與現有油浸式卷鐵心變壓器的線圈繞線設備結構相近似，為臥式繞線機，其結構是：在底盤為一長方形固定平臺上，左右放置兩條仰角為8度的斜面導軌，左導軌為固定式，其外側布滿電氣、動力及傳動裝置，右導軌為活動式，通過手動螺桿，可控制其在規定范圍內左右移動，以滿足不同容量變壓器的卷鐵心跨度(窗高)的要求。兩導軌的斜面上分別安裝同步上下滑行拖板，拖板內側下方鑲有齒條。卷鐵心放置在拖板上，繞線主軸則橫貫于兩導軌間中部的下方，以聯接骨架齒輪及拖板齒條。導軌上方配置骨架定心裝置。線圈繞線工序均由電氣配合控制完成，且裝有線圈匝數計數器。

　　本發明所述的樹脂澆注絕緣干式變壓器兼具卷鐵心變壓器和環氧樹脂澆注絕緣干式變壓器的優點，并具備節能效果顯著，性能優良，運行可靠，體積小、重量輕、不開裂等特點，且還具有優異的防潮性和阻燃性。
