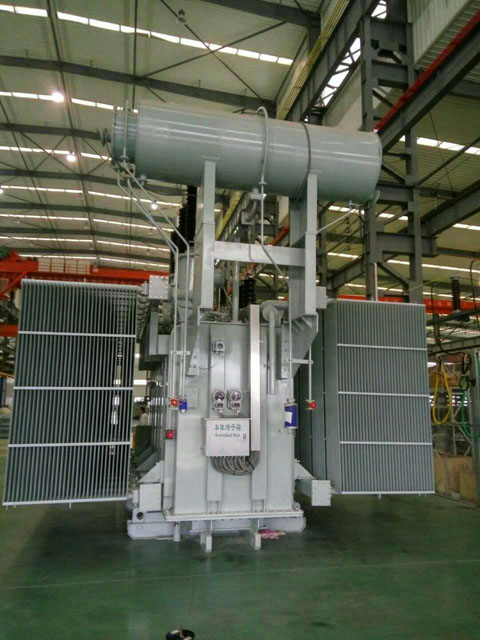

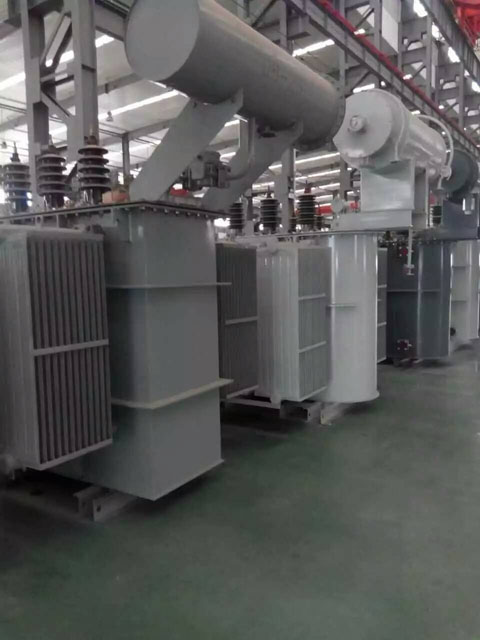

6300KVA油浸式變壓器

　　產品介紹

　　傳統6300KVA油浸式變壓器的鐵芯結構為平面形，三角形卷鐵芯6300KVA油浸式變壓器，突破了傳統構造，選用三只相同矩形的半圓截面卷鐵芯，組合變成立體三相6300KVA油浸式變壓器鐵芯，使三相鐵芯磁路完全對稱，磁阻大大減少，激磁電流、空載損耗明顯減少，是一種應用傳統材料，但運作噪音更小、構造更加緊湊的高效環保型6300KVA油浸式變壓器，已經在配電網絡里大幅全面推廣，提升配電網經濟運行水準。

　　立體卷鐵心沒有接縫

　　1、磁路各處分布均勻，沒有明顯高阻區，沒有接口處磁通密度的畸變狀況。

　　2、磁通方向與硅鋼片晶體趨向完全一致

　　3、三相磁路長短徹底相同，三相磁路長短總和最少

　　4、三相磁路完全對稱，三相空載電流徹底均衡消耗低、省電效果明顯

　　1、三維立體卷鐵心的磁化方位徹底與硅鋼片的軋制方向一致，且鐵芯固層沒有搭頭接槰，磁路各處的磁通分布均勻，沒有明顯高阻區、沒有接口處磁通密度的畸變狀況。在材料相同的前提下，纏繞式鐵芯與疊片式鐵芯相比，其鐵損工藝指數從1.2-1.3之間下降至1.05上下，僅此一項可讓鐵芯消耗減少10-20%。

　　2、因為特殊的三維立體構造，使鐵芯的鐵軛部分用料量比傳統疊片鐵芯降低25%，且減少的角凈重占鐵芯總重約6%。

　　3、對硅鋼片的裁切解決會使之導磁性能惡變，三維立體卷鐵心經高溫800℃，真空充氮退火處理，不但規避了鐵芯的機械應力，并且優化了硅鋼片的磁疇，提升了硅鋼片二次再結晶能力，使硅鋼片性能大大優于其出廠時性能。

　　4、經檢測認定，立體卷鐵心6300KVA油浸式變壓器的空載損耗較國標減少25-35%，空載電流最大能降低92%。

　　噪音低

　　6300KVA油浸式變壓器本身震動產生噪聲的根源在于，硅鋼片的磁致伸縮造成鐵芯震動而出現噪聲;硅鋼片接口處和疊片之間存在著，因漏磁而引起的電磁誘惑力，造成鐵芯震動產生噪聲;6300KVA油浸式變壓器工作磁密選擇太高，接近或達到飽和點漏磁太大產生噪聲;因為三維立體卷鐵心是把硅鋼片條料在專用的鐵芯卷繞機上不間斷、密切持續卷制而成，沒有接縫不會造成如疊片式匆忙那般因磁路不連續而傳出的噪音。纏繞式鐵芯三相磁路、磁通完全對稱，工作磁密設計合理因此商品噪聲大大降低。
