變壓器的連接組有什么不同

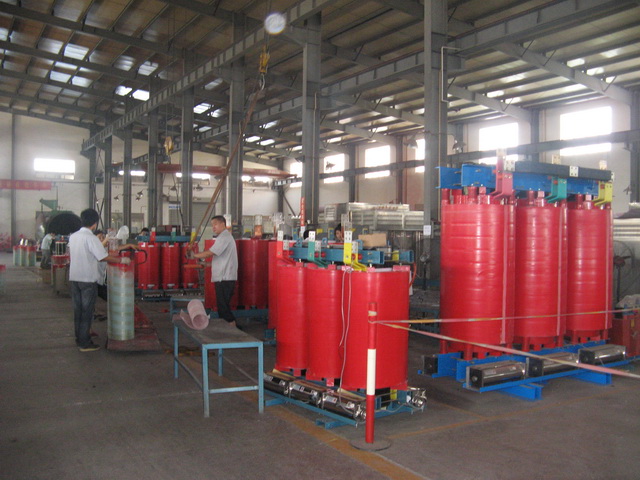

　　變壓器同側繞組是按一定形式聯結的。IEC標準中規定了變壓器繞組聯接組的最新表示方法。即三相變壓器或組成三相變壓器組的單相變壓器的同一電壓等級的相繞組，連接成星形、三角形、曲折形時對于高壓繞組則分別用Y、D、Z表示;對于中、低壓繞組則分別用小寫字母y、d、z表示。如果是星形或曲折形聯結有中性點引出時，則分別用YN或ZN，yn或zn表示。變壓器按高壓、低壓繞組聯結的順序組合起來就是繞組的聯結組。

　　聯結組標號Dy11表示是變壓器初次級聯結形式。三相變壓器的聯結組標號是按鐘面定則確定的，以高壓側線電壓(或相電壓)相量作為分鐘并固定于12點位置不動，低壓側線電壓(或相電壓)向量作為時針旋轉，每旋轉30°為一個鐘點累計。繞組間的電壓相位移，以高壓繞組的電壓矢量作為原始位置。用時鐘的時序數來表示。常用的12點鐘相位移用0表示，11點鐘用11表示，分別寫在中、低壓繞組代號之后。

　　Y,y是星形接法，D,d是三角形接法，N，n代表中性線，大寫代表高壓側。

　　數字0到12是時鐘表示法，代表高壓側與低壓側的相量關系，1個單位代表30°，高壓側為分針長針固定在12點鐘方向。低壓側為時針短針。

　　如，YNyn0，YN，高壓側是星形帶中性線接線方式，yn，低壓側也是星形帶中性線接線方式，0(零)代表高壓側與低壓側的相位關系是重合都是12點方向。Yy接線標記為偶數，如Yy2.Yy4.等
