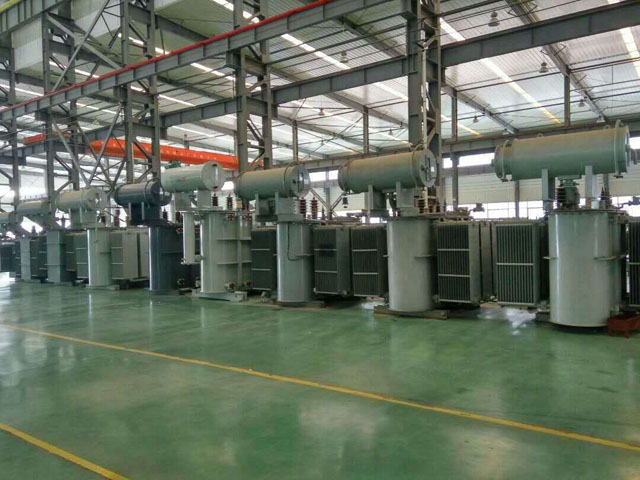

S22油浸式變壓器

　　S22油浸式變壓器是全充油密封型。原理同密封型電力變壓器。非晶合金的基礎元素是鐵、鎳、鈷、硅、硼、碳等組成。S22油浸式變壓器是一種向同性的軟磁材料，磁化功率小，不存在阻礙疇壁移動的結構缺陷，厚度極薄，只有0.027mm，填充系數相應變小，只有0.75-0.8，電阻率很高，是硅鋼板的3-6倍，硬度是硅鋼板的5倍，非晶合金材料對應力特別敏感。

　　S22油浸式變壓器特點

　　1、節能：S11型比GB/T6451空載損耗平均降低30%，負載損耗平均降低25%，運行費用平均下降20%

　　2、使用壽命長：變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸延長了使用壽命。

　　3、運行可靠性高：油箱密封有關零部件進行改造增加了可靠性，提高工藝水平以保證密封可靠性。

　　結構特點

　　1.S22油浸式變壓器高壓線圈用優質的聚氨酯漆包圓銅線繞制，低壓線圈用電纜紙包線繞制。層間絕緣使用點膠紙，在線圈干燥過程中在一定溫度時開始熔化，產生粘附作用，隨著溫度的升高又開始固化，使繞組的相鄰各層可靠地粘合成一個固定單元，防止線圈繞線位移，從而保證了絕緣結構的安全、可靠。

　　2.鐵芯

　　采用晶粒取向的硅鋼片或非晶合金硅鋼片卷制成單相卷鐵心，能保證磁通流通方向與硅鋼片的晶粒取向一致，使材料的優良性能得到完全發揮，空載損耗遠遠低于標準要求，并且用專門的鐵芯固化漆緊固，更進一步有效降低變壓器噪音水平。

　　3.使用圓筒型油箱，油箱采用全密封結構，增強運行可靠性，正常運行免維護。

　　4.其他特點：

　　一只(或兩只)高壓套管，從箱蓋引出，套管內藏限流熔斷器。裝有一只(或兩只)避雷器，安裝在箱壁上，端部靠近高壓套管出線端，以銅帶相連接。
