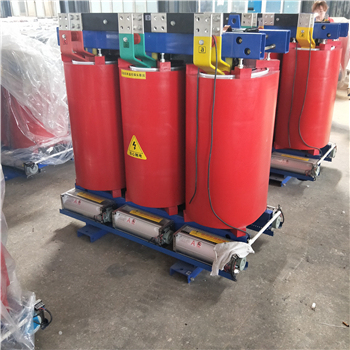

SCB11-630kva干式變壓器的接線方式

2023-02-13 點擊量：630 字體：大中小

分享到：

　　SCB11-630kva干式變壓器是變壓器類型之一。談到SCB11-630kva干式變壓器，我們還可以考慮油浸式變壓器。本文暫時不介紹油浸式變壓器。為了提高對SCB11-630kva干式變壓器的理解，本文介紹SCB11-630kva干式變壓器的接線方法和SCB11-630kva干式變壓器的運行保護。如果你對SCB11-630kva干式變壓器感興趣，請繼續閱讀。

　　1、SCB11-630kva干式變壓器的接線方式

　　1.將變壓器的“輸入”和“輸出”端子短路，用高電阻表測試絕緣電阻。當用1000V兆歐測量時，電阻大于2MΩ。

　　2.變壓器的輸入輸出電源線的分割布線應滿足其電流值的要求，優選以2-2.5A/mm2的電流密度配置。

　　3.根據變壓器端子板中母線的顏色，輸入和輸出三相電源線應分別與A相、B相、C連接。零線必須連接到變壓器電壓互感器的中性零線。必須連接接地線、變壓器外殼和變壓器中心點。通常，接地線和零線從變壓器的中性點引出。(變壓器有外殼時，請連接外殼的接地標記)。

　　確認輸入輸出電路，確認是否正確。

　　4.首先對空載通電，觀察輸入輸出電壓是否符合要求。同時觀察機器

　　檢查內部是否有異響、點火、異臭等異常。如果有異常，請立即關閉輸入電源。

　　5.無負荷試驗完成，可在正常后方連接負荷。

更多變壓器廠家,華信變壓器廠的變壓器信息請瀏覽公司官網:www.btfy.net.cn
