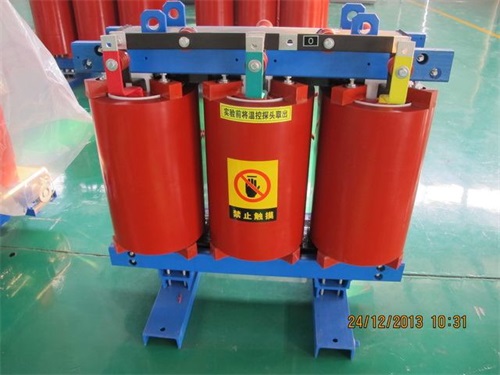

非晶合金變壓器的用途

　　非晶合金變壓器的用途和各種的應用是離不開相關的設計的，非晶合金變壓器設計需要注意的問題也是有很多的。一般情況下非晶合金變壓器設計的過程中也是需要進行計算的，對于非晶合金變壓器的設計的相關的計算是什么呢?還是和非晶合金變壓器廠家的小編進行詳細去了解一下吧：

　　當開關晶體管Tr ton時,非晶合金變壓器初級Np有電流 Ip,并將能量儲存于其中(E = LpIp / 2).由于Np與Ns極性相反,此時二極管D反向偏壓而截止,無能量傳送到負載.當開關Tr off 時,由楞次定律: (e = -N△Φ/△T)可知,非晶合金變壓器原邊繞組將產生一反向電勢,此時二極管D正向

　　導通,負載有電流IL流通.反激式轉換器之穩(wěn)態(tài)波形

　　導通時間 ton的大小將決定Ip、Vce的幅值:

　　Vce max = VIN / 1-Dmax

　　VIN: 輸入直流電壓 ; Dmax : 大工作周期

　　Dmax = ton / T

　　由此可知,想要得到低的集電極電壓,必須保持低的Dmax,也就是Dmax<0.5,在實際應用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN.

　　開關管Tr on時的集電極工作電流Ie,也就是原邊峰值電流Ip為: Ic = Ip = IL / n. 因IL = Io,故當Io一定時,匝比 n的大小即決定了Ic的大小,上式是按功率守恒原則,原副邊安匝數 相等 NpIp = NsIs而導出. Ip亦可用下列方法表示:

　　Ic = Ip = 2Po / (η*VIN*Dmax)η: 轉換器的效率

　　公式導出如下:

　　輸出功率 : Po = LIp2η / 2T

　　輸入電壓 : VIN = Ldi / dt設 di = Ip,且 1 / dt = f / Dmax,則:

　　VIN = LIpf / Dmax 或 Lp = VIN*Dmax / Ipf

　　則Po又可表示為 :

　　Po = ηVINf DmaxIp2 / 2f Ip = 1/2ηVINDmaxIp

　　∴Ip = 2Po / ηVINDmax

　　上列公式中 :

　　VIN : 小直流輸入電壓 (V)

　　Dmax : 大導通占空比

　　Lp : 非晶合金變壓器初級電感 (mH)

　　Ip : 非晶合金變壓器原邊峰值電流 (A)

　　f : 轉換頻率 (KHZ)

　　以上是非晶合金變壓器的相關的設計的計算和主要的計算的流程和方式供大家進行參考，對于變壓器的設計您還有什么其他的疑問和問題的話請登錄我們的網站進行了解吧!
