油浸式變壓器油溫監測

2023-05-15 點擊量：1125 字體：大中小

分享到：

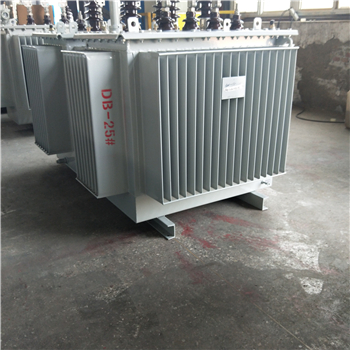

　　打開油浸式變壓器，你會看到變壓器的各個部件。變壓器的主要部件之一是繞組，是變壓器的重要組成部分。油浸式變壓器繞組也有一定溫度，需要連續測量。那么油浸式變壓器的繞組溫度是如何測量的呢。我們來看一下相關的測量原理。

　　變壓器制造商

　　測量裝置(包括油位計和油位信號、油溫溫度計和溫度信號、測溫電阻、繞組溫度信號、變送器等)

　　1.油浸式變壓器油溫監測

　　油浸式變壓器的油溫應采用鉑熱敏電阻(Pt100)三線方式測量。油浸式變壓器的油溫保護和監測由鉑熱敏電阻和數字溫度顯示調節器組成。數字溫度顯示調節器必須向全廠計算機監控系統輸出4-20mA模擬信號，并且一對高溫信號接點和一對油溫上升信號接點分別輸出到油浸型變壓器保護系統。請容易看清數字溫度顯示調節器的安裝位置。

　　2.油浸式變壓器線圈溫度監測

　　油浸式變壓器線圈溫度保護儀表應向全廠計算機監控系統輸出4-20mA模擬信號，另外，一對線圈溫度高信號觸點和一對線圈溫升信號觸點應分別輸出到油浸式變壓器保護系統。

　　油浸式變壓器線圈測溫裝置(包括信號源、測量和轉換裝置等)應由賣方配套提供。在使用電流測定方法情況下，高壓套筒所具備的電流互感器的精度需要為0.2級

　　以上是一般測量油浸式變壓器繞組主要溫度的主要標準和性能，僅供參考。如果您對油浸變壓器繞組溫度有其他意見或建議，請聯系編輯尋找解決方案!
