干式變壓器組成部分

　　干式變壓器的組成是比較多的，而且干式變壓器的組成對于干式變壓器的性能和作用的影響也是比較大的。一般來說干式變壓器的結構影響以后的使用，干式變壓器的組成有哪些呢?還是和干式變壓器廠家的小編進行詳細去了解干式變壓器的主要的結構和主要的組成部分是有哪些吧：

　　干式變壓器主要由鐵心、線圈和絕緣材料組成。

　　1) 鐵心

　　鐵心是變壓器的基本部件，是變壓器的磁路和器身安裝的骨架。

　　在原理上，鐵心的磁導體是變壓器的磁路，它把一次電路的電能轉換為磁能，又將自己的磁能轉換成二次電路的電能，是能量轉換的媒介。

　　在結構上，鐵心的夾緊裝置不僅使磁導體成為一個機械上完整的結構，而且在其上面套有的帶絕緣的線圈，支撐著引線，并幾乎安裝了變壓器內部的所有部件。

　　a) 鐵心的絕緣

　　鐵心的絕緣與變壓器其它絕緣一樣，占有重要地位。鐵心絕緣不良，將影響變壓器的安全運行。鐵心絕緣有兩種：鐵心間的絕緣和鐵心與結構件間的絕緣。

　　鐵心間的絕緣：鐵心片間要有一定的絕緣。通常，絕緣電阻應在60～105Ωcm2左右，現采用的冷軋取向硅鋼片表面敷設厚δ=0.0015～0.003的無機磷化膜以滿足這一要求。

　　鐵心片與結構件間的絕緣：鐵心片與結構件間的絕緣，包括與夾件、拉板、螺桿及墊腳間的絕緣應保持良好，絕緣電阻值應在2～3MΩ以上(2500V兆歐表)。

　　b)鐵心的接地

　　鐵心及其金屬結構件在線圈地交變電場作用下，因所處位置不同，感應地電動勢也不同，因而會產生放電現象。為防止鐵心放電，鐵心及其金屬結構件必須可靠接地。

　　鐵心是由許多硅鋼片疊壓而成，如鐵心有兩點或兩點以上接地，則鐵心中磁通變化時就會在接地回路中產生感應環流。因此，鐵心必須是一點接地。

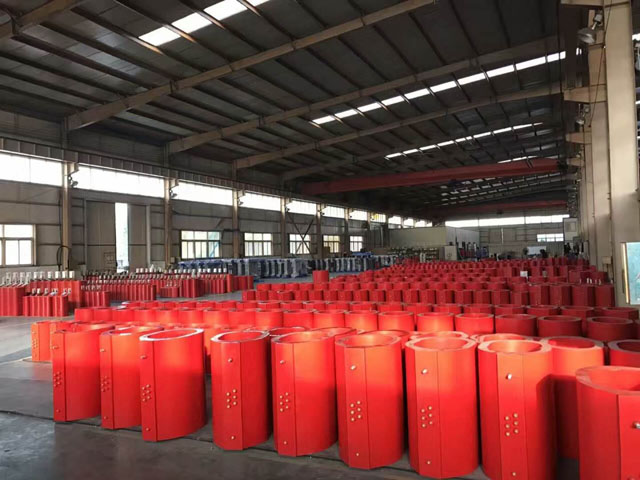

　　2) 線圈

　　對線圈的要求：

　　a) 絕緣強度要求

　　變壓器在運行中既要承受大氣過電壓和操作過電壓的沖擊，又要受到運行電壓的長時期作用，因此，絕緣強度很重要。這就要求線圈的設計和制造要有足夠的裕度。常規產品10kV級

　　工頻耐壓 35kV

　　雷電沖擊 75kV

　　b) 動穩定要求

　　當發生短路故障時，變壓器要求要承受強大的短路電流的沖擊，故要求線圈有足夠的機械強度能承受強大的電磁力的沖擊而結構不發生損壞。通過突發短路試驗給予驗證。

　　c)散熱能力要求

　　在絕緣加工中，均有由撐條、墊塊等組成的滿足電氣強度的散熱氣道，以達到熱穩定性能的要求。可通過溫升試驗給予驗證。

　　3) 絕緣材料

　　絕緣材料在變壓器中用以將導電部分彼此之間和導電部分對地(零電位)之間的絕緣隔離。用于各種支撐件時，應有良好的機械性能。對絕緣材料除了有電氣性能和機械性能的要求外，耐熱要求也十分重要。

　　以上是常見的干式變壓器的主要的組成和各個部分的主要的功能的詳細地介紹供大家進行參考，對于干式變壓器您還有什么其他的疑問和意見的話請聯系我們的廠家以及登錄我們的網站進行了解吧!
